UG编程中的“清理几何体”是专用于轮廓铣的切削参数。清理几何体可以创建点或边界和曲线，他们用来确定加工之后还有未切削材料剩余的凹部和陡峭曲面，后面的精加工可以利用“清理几何体”来清除剩余的材料。

计算清理几何体之前，需要在“清理几何体”对话框中指定“清理设置”和“清理输出控制”参数。可以把清理几何体创建成临时显示元素或者永久实体，可用于除“清根”以外所有驱动方法的固定和可变轴曲面轮廓铣中。

清理几何体是通过接触点创建的，这些接触点投影在包含了WCS原点的盘面上，这些接触点和投影矢量垂直。刀轴确定了投影方向。

清理边界定义了未切削区域的周界。可创建一个或多个边界。一些表示主边界其他表示岛。边界创建为“永久的”和“封闭的”，并且默认为“接触”条件。不管创建为点还是边界的清理几何体都是成组的。

凹部指的是双接触点或指定的斜向上角和斜向下角导致的未切削材料所残留的区域。因为陡峭曲面，以连续刀痕的形式惨留下来的是未切削的材料。系统能够通过测量刀轴与垂直于切削方向的平面中的曲面法向之间的角度，在每个接触点计算部件表面的实际陡峭度。作为陡峭曲面，计算出的角度必须超过用户指定的陡角。而且，步进方向必须沿着曲面的倾斜度向上或向下。若切削方向沿着曲面倾斜度向上或向下，不会认为曲面是陡峭的。

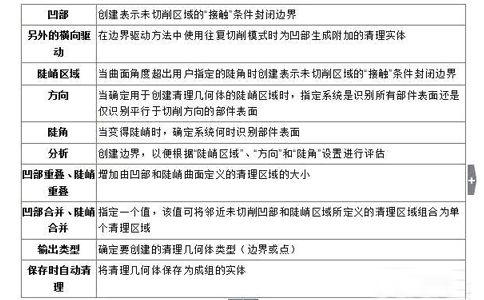

清理几何体可显示一个对话框，使用此对话框可指定要识别的未切削区域类型（凹部、陡峭曲面或二者）和要创建的清理几何体类型（点、曲线或边界），并允许输入可确定何时应用这些选项的值。

凹部

UG编程中创建清理几何点时，凹部能够创建表示未切削区域的“接触”条件封闭边界。它允许系统识别由双接触点导致的残留未切削材料，以及斜向上角和斜向下角阻碍刀具移除材料的位置所残留的未切削材料。当使用往复切削模式的时候，系统有时因切削方向和步距大小无法识别拐角和凹部。在这种情况下“另外的横向驱动”可用于识别所有凹部和倾斜角度，方法是：创建与往复移动成90度角的附加横向驱动。这个选项还能够激活“凹部重叠”和“凹部合并”字段。

陡峭区域

陡峭区域允许系统识别超出指定陡角的部件表面上的未切削材料。不论曲面角度在何处超出用户指定的陡角，它都可创建表示未切削区域的“接触”条件封闭边界。这个按钮可以激活“方向”、“陡角”、“陡峭重叠”和“陡峭合并”字段。

陡角

“陡角”让您能确定系统什么时候把“部件”表面识别为陡峭的。该字段通过“陡峭区域”按钮激活。在每个接触点处计算部件表面角，然后把它和用户指定的“陡角”来比较。当实际表面角超出用户定义的“陡角”的时候，系统认为可以表面是陡峭的。生成刀轨后，以上所示的超出用户指定的“陡角”的曲面组成封闭的“接触”条件边界清理实体。

方向

当确定用于创建清理几何体的陡峭区域时，方向允许指定系统是识别所有部件表面还是仅识别平行于切削方向的部件表面。当切换为“开”的时候，系统只把平行于切削方向的曲面识别为陡峭区域。当切换为“关”的时候，系统会把所有曲面识别为可能的陡峭区域。系统在比较所识别的曲面角度与指定的陡角之后，生成刀轨之后，为超出陡角的曲面创建清理几何体。

这个功能在“陡角区域”切换为“开”的时候可以用，而且只能与边界驱动方法和平行切削模式一起使用。

分析

在陡峭区域检测的时候才可以用这个选项，这个选项还可以排除生成刀轨的必要性，来评估清理几何体的输出。并且评估“陡峭区域”“方向”以及“陡角”的设置，并且创建边界。

可通过“清理输出控制”下“重叠”和/或“合并”字段中的新值来轻松修改边界。还可以通过保存“清理输出控制”对话框中的显示来保存操作，把边界永久保存在工作图层中。若仅仅使用“清理几何体”确定切削材料边界，就不用个保留刀轨。

由于“清理几何体”对话框只有在用户关闭它时才会消失，因此当执行“分析”时，选择“保存时自动清理”选项是多余的。
