今天这篇文章给大家分享两个实力，一个是UG编程中设置成型刀具的方法，第二个是边倒圆教学实例，下面先来聊一下第一个实例。

UG编程中设置成型刀具的方法

在UG编程中，设置常规数控刀具比较容易，不过设置成型刀具就比较难。很多人使用成型数控刀具加工的时候，不知道怎么设置。经常使用骗刀的方式加工，不过模拟不出成型效果以及会提示过切。在这里给大家介绍下在UG里面如何设置成型刀具加工办法。

首先需要创建一个加工工序。这里创建一个2D轮廓铣。

UG编程中创建好之后选择部件边界，指定要加工的位置。

设置好之后不用选择底面，打开刀具，新建刀具。

打开新建成型刀参数界面。

设置好相对应的刀具参数。

设置好刀具参数之后先不要离开，再设置另外一个比较重要的参数以及跟踪点。

UG编程中跟踪点数量最少要设置一个，也可以设置多个。

跟踪点设置好之后，成型刀具设置就差不多完成了，点击确定即可。

再返回加工工序操作界面，选择好驱动点（跟踪点）。

设置好之后点击生成刀轨，生成刀路。

UG编程中可以确认刀轨，查看成型刀是不是加工正确。

也能模拟加工，过切检查以及确定刀轨。

UG编程基础教程之边倒圆教学

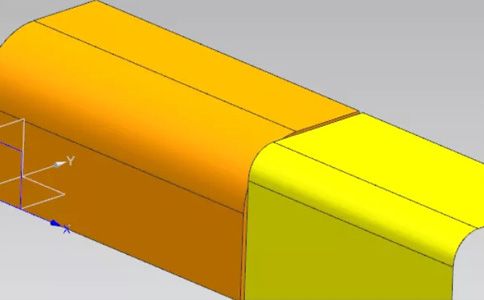

UG编程中边倒圆对实体或相交片头棱边进行相切圆角创建，圆角操作有很多经验，有时候调整先后选择棱边的选后顺序，圆角效果就不同。

UG编程中创建边倒圆的时候，直接选择相交的棱边就可以了，设置半径，在NX10中添加了一个G2曲率。这个选项是调整圆弧曲率的，常规建模中用得很少。曲率状态下调整rho数值，能看到圆弧的曲率发生改变，这个命令能倾向于曲面建模，后续讲解主要围绕相切情况。

经验一：

添加新集，一个实体上能对不同棱边做出不同半径的圆角，相同半径的棱边放在一个集合里，再新建另一个半径，再选择相应的棱边。这些棱边间不要有相交部分，若在一个部分，棱边多橡胶多，大家就要仔细选择棱边，有时候最好不要把棱边放在一起选择，一个棱边确定以此倒多次圆角。

修改时，直接点击相应的半径集合再修改，添加棱边直接选择删除棱边，按住shift键点选要删除的棱边就可以。

经验二：

UG编程中倒圆角时先倒拐角位置棱边，让这些尖点位置编程相切的圆弧棱边，确定后再倒相切棱边，通常圆角默认的棱边选择方式是相切曲线，只要选择一条棱边和这个棱边相切的棱边，就会一次选择好完成圆角。故要先把棱边编程相切，减少选择棱边的次数，降低出错机会。有的时候棱边太复杂的时候，用相切曲线能防止漏选棱边的情况。

特殊使用一：变半径

UG编程中一个棱边上设置不同半径点位，实现不同半径圆角，直接捕捉点位，或者设置百分位置或者切换到弧线长方式，通常很少用到。

特殊使用二：三边角点选择进行常规圆角，切换到拐角端点，点选三边交点，可以在绘图区域，修改修改长度，从而看出拐角处半径发生改变。

以上就是两个UG编程的实例，大家看懂了吗？
