一、尺寸标注的基本规定

UG编程图样中，除需要表达零件的结构现状外，还需要标注尺寸，来确定零件的大小。

1、基本规则

（1）UG编程中机件的真实大小应该以图样中的所注尺寸数值为依据，和绘图比例及绘图的准确度无关。

（2）图样中的尺寸以毫米为单位，不需要标注计量单位的代号和名称，比如采用其他单位的时候，就必须注明单位名称。

（3）图中所标注的尺寸是零件完工后的尺寸。

（4）UG编程中每个尺寸通常只标注一次，应该标注在最能清晰反映这个结构特征的视图上。

2、UG编程尺寸标注的尺寸组成

一个完整的尺寸有三个组成要是：尺寸数字、尺寸线以及尺寸界限。

（1）尺寸数字

尺寸数字位置要标注在尺寸线的上方，也可以标注在尺寸线的中断处；

尺寸数字的方向通常应该要求字头向上，当尺寸线竖直的时候数字写在尺寸线的左侧、字头向左；

避免在30°范围内标注尺寸，不可避免的时候可以采用引出标注；

尺寸数字不允许被如何图线穿越或者分割。

（2）尺寸线

尺寸线的两端采用箭头或者斜线（机械图通常采用箭头形式）；

尺寸线应该平行于被标注线段；

尺寸线不能和其他图线重合或者在其延长线上；

相互平行尺寸，小尺寸标注在大尺寸的里面，防止出现交叉。

（3）尺寸界线

尺寸界线可以从轮廓线、轴线或中心线引出，也可以直接用轮廓线作为尺寸线；

尺寸线通常要和尺寸界线相互垂直，必要的时候也允许倾斜；

尺寸界线要超出尺寸线2-3mm。

3、UG编程尺寸标注的标准示例

（1）角度尺寸

UG编程中尺寸线应该画成圆弧，其圆心是这个角的顶点。尺寸界线沿着径向引出。角度数字一律水平写。

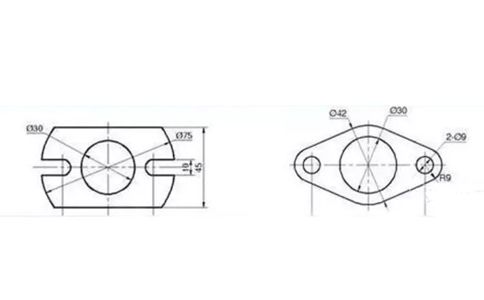

（2）直径尺寸

标注直径尺寸的时候，在尺寸数字前加注符号。

标注球面直径的时候，在尺寸数字前面加注符号。

（3）半径尺寸

UG编程中标注圆弧的半径尺寸的时候，尺寸数字前加符号；

标注球面半径的时候，要在尺寸数字前加符号；

应该标注在是圆弧的视图上；

当圆弧大于半圆的时候标注直径，小于等于半圆的时候标注半径；

当球面大于半球的时候标注直径，小于等于半圆的时候标注半径；

当极端圆弧位于同一圆周的时候，把这些圆弧假象连接起来，如果超过半圆，就标注直径。

（4）狭小部位尺寸

以上就是UG编程中零基础尺寸标注的上篇，下篇会继续介绍零基础尺寸标注的内容。
