上篇文章讲解了UG编程中零基础尺寸标注的基本规定，为了让学员们更好理解操作，接下来这篇文章继续讲解UG编程中平面图形，基本立体图形，带切口立体图形以及组合体的尺寸标注方法，学员们可以自己看看或者收藏。

UG编程中平面图形的尺寸标注

1、UG编程中平面图形的尺寸分析
定形尺寸：确定图形大小的尺寸。
定位尺寸：UG编程中确定图形各部分相对位置的尺寸。

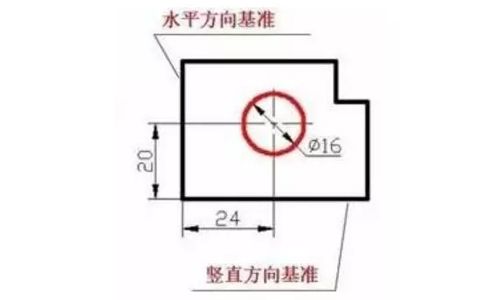

尺寸基准：UG编程中用来确认图线位置的竖直方向基准点和直线，通常选择对称中心线轴线和重要的轮廓线作为尺寸基准。

2、UG编程中平面图形的尺寸标注

一般步骤：

（1）选择两个方向的尺寸基准。对称中心线圆的中心线或长的直线作为基准。

（2）UG编程中逐个标注线段的尺寸，先标定形尺寸，再标定位尺寸。

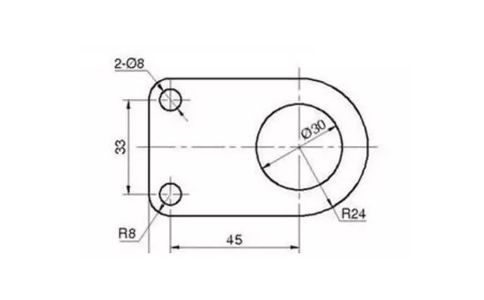

举例：

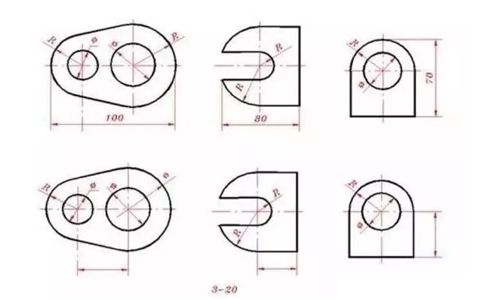

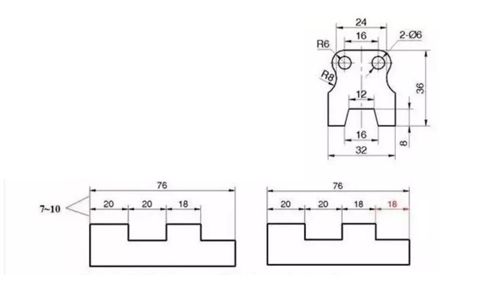

尺寸标注的几个注意点：

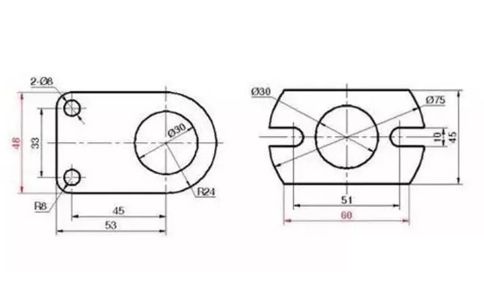

（1）UG编程中图形对称的时候，可以仅标注其中一边的尺寸， 定位尺寸采用对称标注的形式。
（2）尺寸线仅可能标注在图形的外面，同时兼顾就近标注的原则。
（3）UG编程中平行尺寸之间的距离应基本一致，通常是7~10mm。

（5）UG编程中圆及圆弧的定位尺寸通常要标注中心的定位尺寸。

（6）防止重复标注，不在交线上标注尺寸。

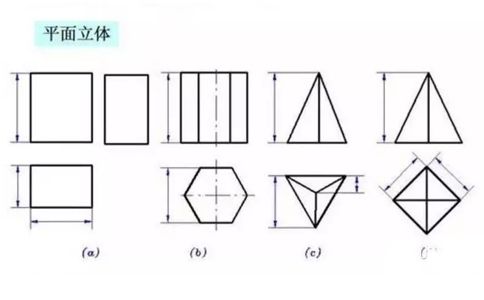

UG编程中基本立体的尺寸标注

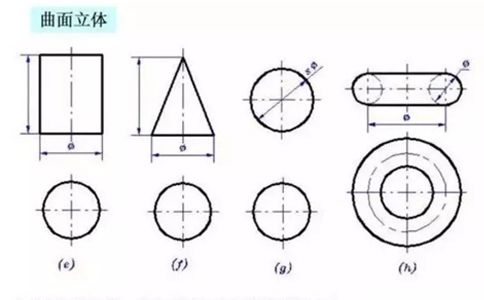

回转体的直径通常标注在反映轴线的视图上。

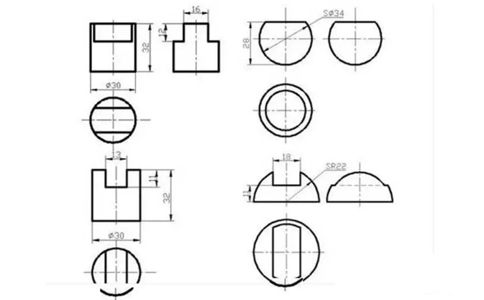

UG编程中带切口立体的尺寸标注

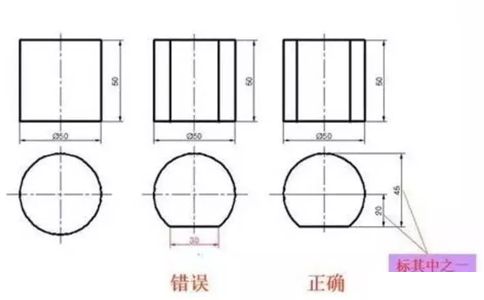

UG编程中不能再交线上标注尺寸，要标注截切平面的定位尺寸。

UG编程中组合体的尺寸标注

UG编程中尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准确定形体位置的点、线、面，选择长、宽、高三个方向的尺寸基准。
2、尺寸的种类
（1）定形尺寸确定形体大小的尺寸；
（2）定位尺寸确定形体相对基准位置的尺寸；
（3）总体尺寸总的长、宽、高。
3、组合体的尺寸标注
步骤： （1） 形体分析，看懂组合体的形状结构；
（2）选择三个方向的基准。

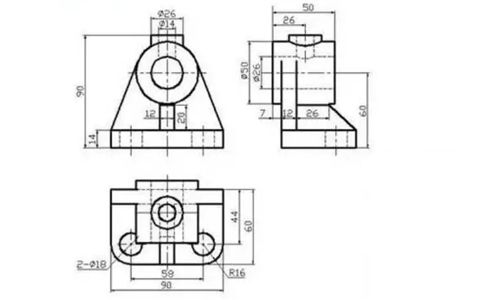

举例

以上就是UG编程中所有关于零基础尺寸标注的内容，学习的时候要理论结合实际操作，在操作过程中不断总结经验教训，这样才能牢牢掌握知识点。如果你还有什么不懂的，可以咨询我们UG培训老师，感谢阅览。
